产品介绍

结构特点与工作原理

本机 2JK 采用高强度模块化基础架构，在子系统开展多项技术融合，实现设备性能、安全配置与智能化配置的升级。

核心结构设计

主轴装置：采用 45 号钢锻件，经超声波探伤等多项质检工序，承载部件运行稳定。

卷筒结构：高强度钢板焊接成型，经整体退火消除内应力，结构稳定。

传动系统：配备硬齿面两级行星齿轮减速器，传动比区间合理、承载负荷能力充足，设备运行平稳、运行噪音处于常规区间。

制动系统：盘形制动器结合碟形弹簧输出制动力，搭配比例阀调控的液压站，可实现可调延时的二级安全制动。

核心工作原理

1. 液压智能调绳技术

本机采用液压离合式调绳机构，依托集成化液压系统驱动油缸，完成调绳的推离与平稳结合。该结构优化传统机械式离合结构，改善原有操作繁琐、易漏油等使用问题，设备可依托电控实现在线一键式调节，助力提升作业效率与设备运行安全性。

2. 全数字驱动与协同安全控制

驱动核心：选配 YVF 系列高压变频器作为动力源，调速范围宽泛、调速过程平缓连续，提升启停阶段冲击得到有效控制。

控制网络：双 PLC 系统搭建全数字化控制与安全保护网络，对提升容器的速度、位置开展毫秒级实时监测与智能调控。

安全屏障：控制系统与具备二级制动功能的液压站联动配合，搭建多重冗余防护体系，在特殊工况下制动稳定。

3. 全生命周期智能运维

系统搭载数字化配套平台，可实现远程状态查看、运行数据分析与故障提前预警；实时采集提升行程、载荷、振动、温度等关键运行参数，助力维保从故障后维修逐步向预测性维保转变，帮助减少非计划停机频次。

技术参数

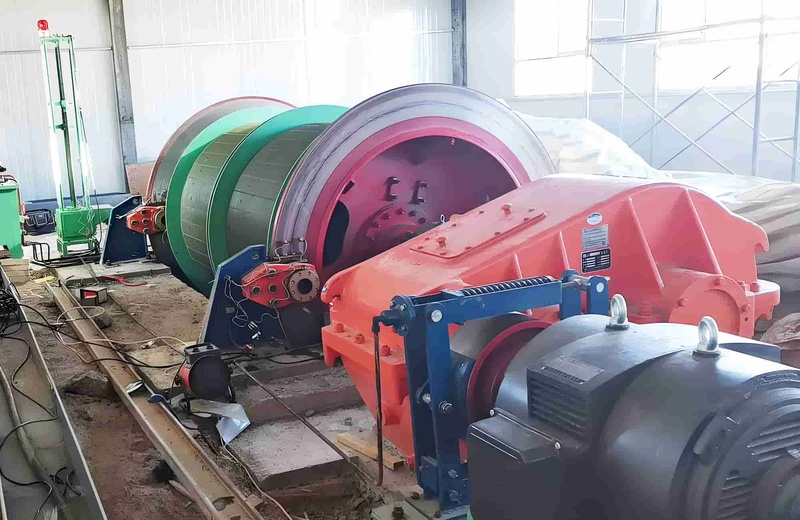

产品实拍
