产品介绍

结构特点与工作原理

作为提升机的承载部件，主轴采用 45# 碳结钢经整体锻造及退火处理制成，刚性良好、抗疲劳表现稳定，设备长期重载运行结构可靠。

卷筒采用内部带加强筋板的全焊接结构，承受钢丝绳拉力与紧绳压力时形变量较小，利于提升钢丝绳缠绕平稳性与设备运行安全性。

传动系统配置

驱动：选配 YVF 变频电机，低速输出扭矩充足、调速区间宽泛，适配设备频繁启停工况。

联接：高弹性联轴器用于缓冲运行振动，鼓形齿联轴器可补偿安装同轴偏差。

变速：搭载硬齿面两级斜齿轮减速机，设备传动平稳、使用寿命长、运行噪音偏低。

智能电控制动

采用 PLC + 变频器组合智能控制；配套液压盘式双制动系统，制动响应迅速、调控稳定；辅助系统采用集成化布局，方便日常检修维护。

工作原理

动力传递路径：电控指令 → 变频电机 → 减速机 → 卷筒 → 钢丝绳收放。

智能控制流程：依托闭环调速与行程检测配置，实现设备速度平缓调控、平稳停车。

多重安全保护：配置速度、行程、制动、松绳等多组保护系统，对设备运行全程监测。

核心优势

运行平稳：变频无级调速设计，设备启停冲击小。

运行稳定：闭环控制系统，停车稳定性良好。

安全可靠：多组防护配置，实现运行过程主动防护。

维保省心：整机模块化设计，日常检修维护便捷。

技术参数

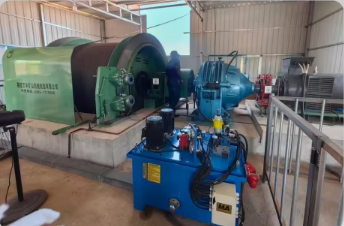

产品实拍
