产品介绍

结构特点与工作原理

本系列绞车依托电气化、智能化控制方案，优化传统机械式传动与操控结构，依托四大核心系统协同运行，适配竖井施工的控制、安全及作业使用需求。

1. 一体化双卷筒电驱系统：设备电控配套基础

工作原理：省去传统复杂齿轮箱与离合机构，单个卷筒配置独立交流变频电机直驱；两台电机的转速、转矩、运转方向，由整套电控系统统一编程、分区独立调控。

技术特点

双绳分控设计：可满足吊盘同步悬吊、风筒差动调平等现场施工的硬件使用条件。

标准化电控接口：可对接矿山集中控制系统，支持远程操控、多机组同步联动与后期电控升级改造。

2. 智能电控差动系统（10 吨及以上型号标配）

工作原理：以 PLC 可编程控制器为控制核心，采集操作指令与传感反馈信号；PLC 依据程序运算，向两台驱动电机变频器下发差异化转速指令，实现电控式差速调控。

工作模式

同步运行模式：双卷筒同步运转，可控制吊盘平稳升降，降低设备倾斜隐患。

动态差动模式：双卷筒可独立无级调速运行，按需调整悬吊构件姿态，维持设备竖向安放状态。

产品特点：电控响应速度快，无机械部件摩擦损耗，对比传统机械式差动结构，设备调校便捷、控制精度、耐磨性能得到优化。

3. 全电力冗余制动安全保障系统

本系统采用两套相互独立的制动配置，分级实现设备常规制动与故障防护。

工作制动器

型式：常闭式电磁盘式制动器或电力液压推杆制动器。

工作逻辑：与主驱动电机电气联锁，通电松闸、断电抱闸；用于设备日常停车、定点悬停作业，制动力可调节，保障作业定点停放需求。

安全制动器

型式：失压保护型弹簧制动、液压驱动松闸制动器。

工作逻辑：控制回路独立于主控系统；常态依靠液压作用力压缩弹簧保持闸体打开；遇断电、液压失效或紧急制动指令时，弹簧释放完成紧急制动，规避负载下坠风险。

4. 交流变频无级调速系统

工作原理：搭载矢量变频控制技术，通过改变电机输入频率与电压，连续调节电机转矩、转速，实现卷筒转速从零至额定转速区间连续调速。

使用优势

运行平顺：规避机械换挡带来的冲击载荷，适配重载启动、轻载高速等多工况。

负载适配：控制系统可依据实际负载自动匹配运行转速，改善用电工况，降低电网冲击。

结构防护：平缓的运行工况能够减少钢丝绳、轴承等零部件交变载荷，利于延长配件使用周期。

技术参数

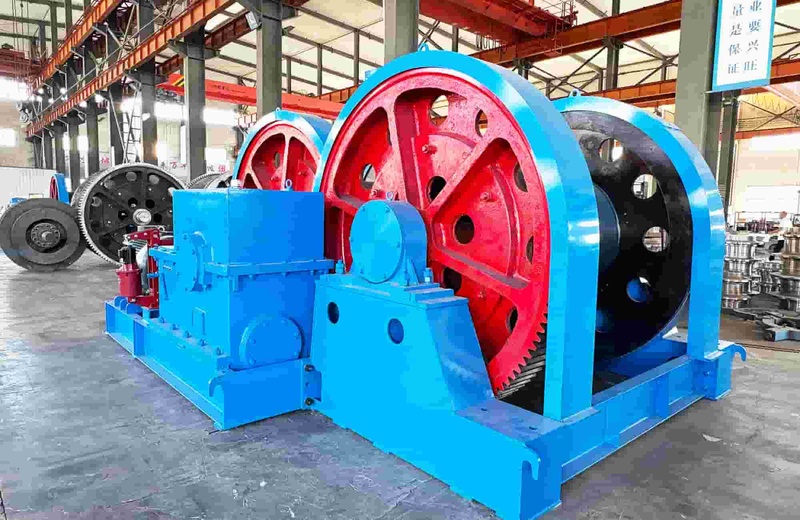

产品实拍
