产品介绍

结构特点与工作原理

2JKZ系列凿井提升机适配矿山竖井开凿建设期工况需求，采用模块化集成结构，核心功能模块配置如下：

主轴与驱动系统

由双卷筒主轴装置、双筒调绳机构、驱动主电机、减速器、弹性联轴器、齿轮联轴器等部件组成，构成完整设备动力传动结构。

安全与控制系统

以盘形制动装置及配套专用液压站为核心，搭配成套电气控制系统、操作控制台，以及用于设备运行监测的深度指示器、测速装置，实现设备全程管控。

辅助保障系统

设备配置独立润滑站，为设备持续运行提供供油保障，维持设备稳定运行状态。

该系列设备依据行业安全规程设计选型，投入使用前可结合现场井筒深度、施工产能等实际工况，完成专项参数验算与适配调试，贴合现场施工使用需求。

核心工作原理

设备依托动力传递与电液协同控制逻辑实现标准化运行，具体流程如下：

动力流程：启动主电机后，动力通过弹性联轴器传递至减速器高速轴，经减速增扭处理后，由齿轮联轴器带动主轴及卷筒运转。通过电气控制系统切换电机运行方向，可控制卷筒完成钢丝绳收放作业，带动提升容器在井筒内完成标准化上下往返作业。

安全控制：设备全程由集成电控系统实现自动化运行管控与安全防护。系统搭载过卷、过速、超载等多重电气保护功能，可与盘形制动装置、配套液压站联动配合，形成感知、研判、执行一体的闭环安全控制体系，保障矿山凿井施工安全开展。

使用特别警示

本设备为凿井专用临时提升设备，设计、检验及使用标准均适配矿井建设期特殊工况。严禁超载、超速、停电溜放等各类违章操作。矿井建设施工完成、转入正式生产阶段后，需按照相关安全规范更换为永久性生产提升设备，匹配矿山不同阶段的安全生产要求。

技术参数

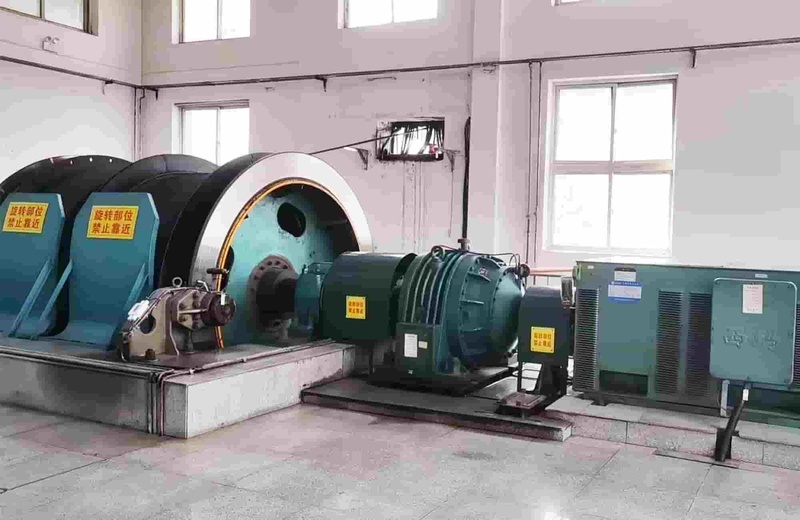

产品实拍
