产品介绍

结构特点与工作原理

JKMD/JKM 系列多绳摩擦式提升机适配大型深井矿山提升工况，设备依托挠性体摩擦传动原理，依靠多根钢丝绳共同承载，相较传统单绳缠绕式机型，在提升深度与额定载重的适用范围上有所拓展，可适配年产 400 万吨级别大型矿井配套使用。

产品包含井塔式、落地式两种安装型式：井塔式机型结构布置集中，适配地面可用空间有限的新建矿山项目；落地式无需配套井塔构筑物，建设周期可控、前期基建投入适中，多用于矿山改扩建工程。

本机型属于机械、液压、电气多系统集成设备，整机由六大核心部件组成：

1）主轴装置，作为动力输出执行部件；

2）驱动系统可选用「变频电机 + 减速器」、低速电机直驱两种配置方案；

3）制动系统配置油缸后置盘形制动器搭配恒减速液压站，配置两套制动防护结构；

4）天轮与导向轮装置采用偏心结构搭配高分子衬垫，可减缓部件磨损；

5）电控与安全系统集成全数字调速、PLC 控制、自动调零、在线工况监测等智能控制模块；

6）配套数控车槽等辅助装置，便于均衡各组钢丝绳受力。

技术参数

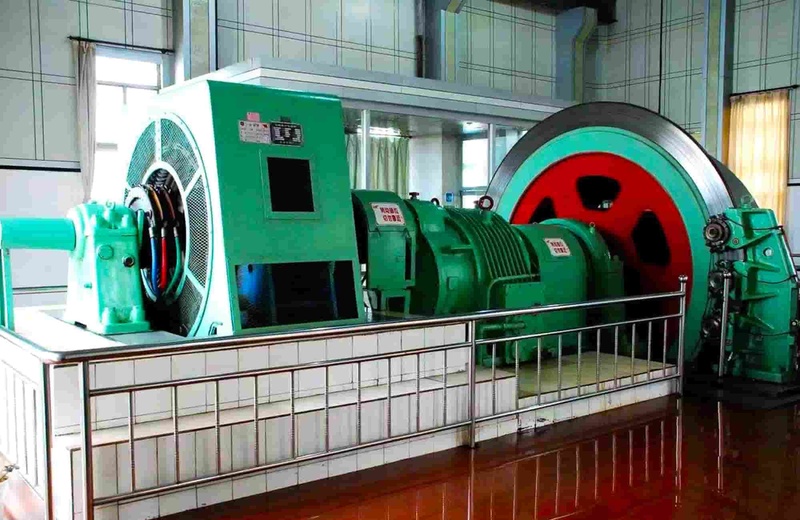

产品实拍
